型材是钢材种常见的一种类型,其应用也非常的广泛,型材主要的种类有:角钢、槽钢、工字钢和H型钢四种,根据中华标准件网对钢材线材知识的了解,来给大家分享有关钢制型材种类介绍。

1、角钢

角钢有等边角钢和不等边角钢两种。等边角钢以“L肢宽×肢厚”表示,不等边角钢以“L长肢宽×短肢宽×肢厚”表示,单位为mm,如L63×5,L100×80×8。

计算公式:F=d(2b-d)+0.2146(rr-2qq)

d:边厚,b:边宽,r:内圆角半径,q:边端圆角半径

2、槽钢

槽钢是截面为凹槽形的长条钢材。其规格表示方法,如120*53*5,表示腰高为120毫米,腿宽为53毫米的槽钢,腰厚为5毫米的槽钢,或称12#槽钢。腰高相同的槽钢,如有几种不同的腿宽和腰厚也需在型号右边加a b c 予以区别,如25a# 25b# 25c#等。

3、工字钢

工字钢有普通工字钢和轻型工字钢两种。普通工字钢用“I截面高度的厘米数”表示,高度20mm以上的工字钢,同一高度有三种腹板厚度,分别记为a、b、c,a类腹板最薄、冀缘最窄,b类较厚较宽,c类最厚最宽,如I20a。同样高度的轻型工字钢的翼缘要比普通工字钢的冀缘宽而薄,腹板亦薄,轻型工字钢可用汉语拼音符号“Q”表示,如QI40等。

计算公式:F=hd+2t(b-d)+0.8584(rr-2qq)

h:高度,d:腰厚,b:腿宽,t:平均腿厚,r:内圆角半径, q:边端圆角半径

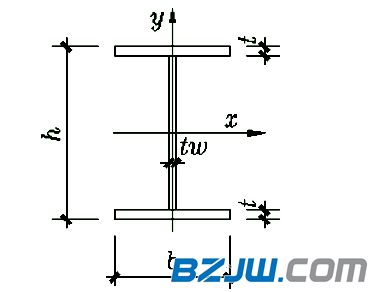

4、H型钢

H型钢分热轧和焊接二种。热轧H型钢有宽翼缘(H W)、中翼缘 (HM)、窄翼缘 (HN)和H型钢柱(HP)等四类。H型钢用“高度×宽度×腹板厚度×翼缘厚度”表示,单位为mm,如HW250×250×9×14、HM294×200×8×12。

焊接H型钢是由钢板用高频焊接组合而成,也用“高度×宽度×腹板厚度×翼缘厚度”表示,如H350×250×10×16。

计算公式:F=d(h-2t)+2bt+0.858rr

h:高度,d:腹板厚,b:翼缘板宽,t:翼缘板厚,r:内圆角半径,   q:边端圆角半径
